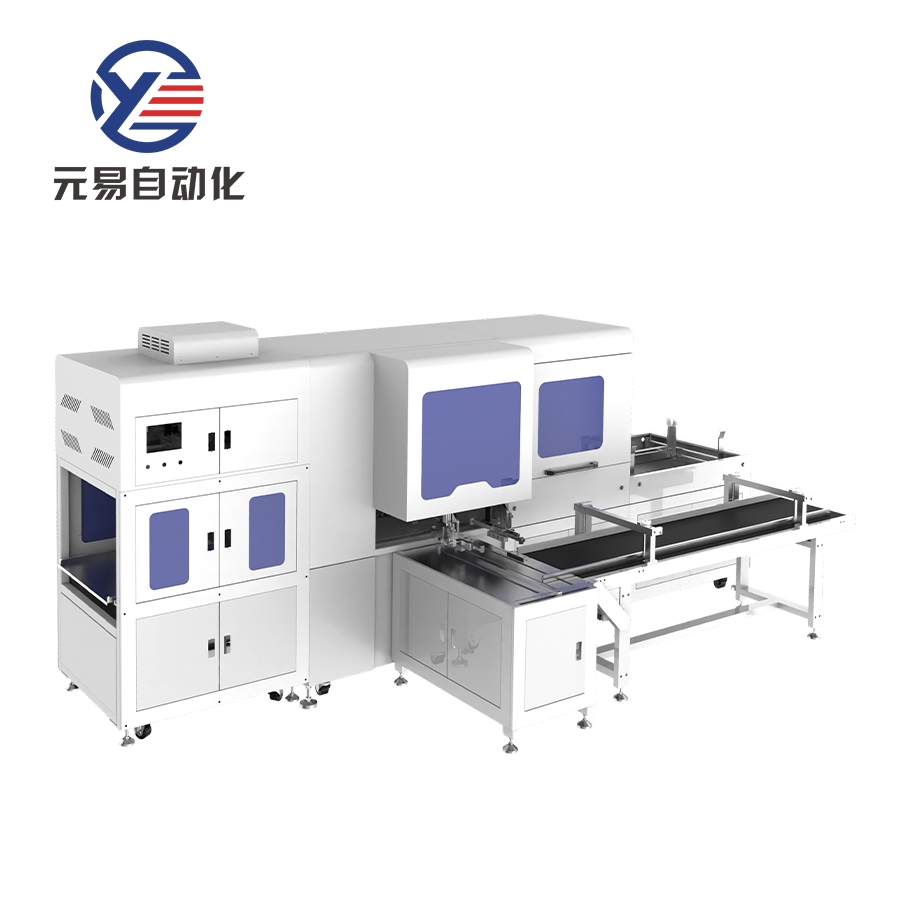

本机型适用于书型盒、盒中盒、围框盒组装，采用伺服传动、光电检测、PLC控制等技术，完成自动送料、画胶、定位、折边压泡成型等工序。
| 主要电气配置MAIN CONFIGURATION | ||
| 伺服电机 | Servo Motor | 日本松下/信捷 Panasonic/xinjie |
| 伺服驱动 | Servo Driver | |
| 控制器 | PLC | |
| 光电开关 | Photosensor | |
| 真空开关 | Vacuum Switch | |
| 电源开关 | Power Switch | 台湾明纬 MeanWell |
| 接近开关 | Proximity Switch | 法国施耐德 Schneider Electric SA |
| 直线模组 | Linear Module | AMT |
| 热熔胶箱 | Hot Melt Glue Manchine | 精泰JING TAI |
| 气动元件 | Pneumatic Element | 台湾亚德客AIRTAC |
| 主要技术参数MAIN TECHNICAL PARAMETER | ||
| 型号 | Model | YY-900N |
| 外形尺寸(L*W*H) | Dimension | 4940*2000*2000mm |
| 机器重量 | Machine weight | 约800KG |
| 生产速度 | Speed | 18-30PCS/min |
| 书型盒MAX皮壳尺寸(L*W) | Max case size | 900*450mm |
| 书型盒MINI皮壳尺寸(L*W) | Max case size | 90*95mm |
| 书型盒内盒MAX高尺寸 | Max box height size | 120mm |
| 围框盒底盒高度范围 | Bottom box height Size | 15-80mm |
| 围框盒围条MAX尺寸(L*W*H) | Max Frame Strips Size | 420*420*130mm |
| 围框盒围条MINI尺寸(L*W*H) | Min Frame Strips Size | 85*85*35mm |
| 底盒加围条总高度 | Total height Size | ≦150mm |
| 定位精度 | Precision positioning | ±0.1mm |
| 电源 | Power supply | AC220V |
| 功率 | Power | 8KW |
| 气压 | Air pressure | 0.6Mpa |

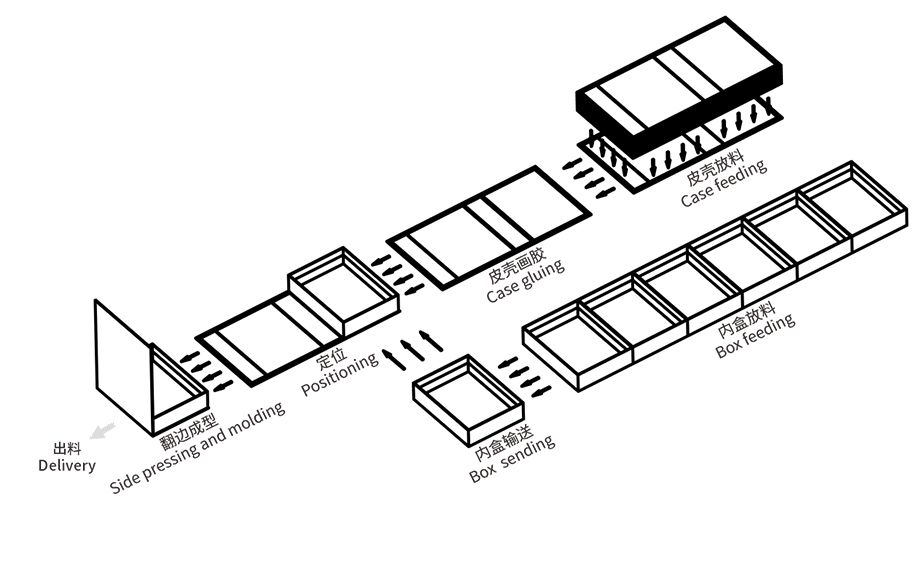

工艺流程 PROCESS FLOW
①书型盒模式BOOK BOX MODE
工艺流程 PROCESS FLOW
①书型盒模式FRAME BOX MODE

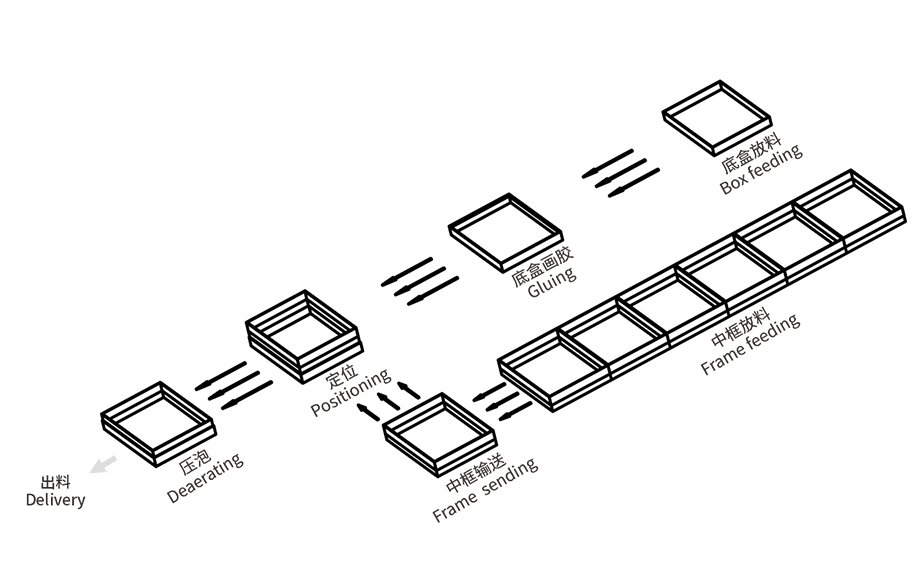

PROCESS FLOW
②围框盒模FRAME BOX MODE
